糾偏控制器系統是控制薄軟材料在輸送過程中水平位置偏差的系統，具有自動檢測、自動跟蹤、自動調整等功能。糾偏控制器廣泛應用于軟包裝生產線中帶材的橫向調整，具有可靠性高、抗干擾能力強、性價比優等特點。
一、類型可分為：
(1)邊緣位置控制型（E.P.C）
(2)線路位置控制型（L.P.C）
(3)中心線位置控制型（C.P.C）
二、系統組成
校正系統組成
料帶位置由光電傳感器檢測并由單片機處理，根據相關鍵盤設置確定料帶的移動量和方向，然后電機正反轉是通過驅動電路實現的，達到預期的糾偏效果。邊緣位置控制型EPC自動糾偏控制器。EPC裝置的驅動單元為“步進電機滾珠絲桿”；EPC裝置的驅動單元為“低速同步電機滾珠絲杠”或“液壓站液壓缸”。

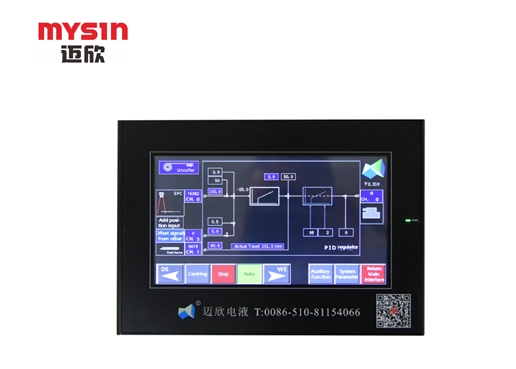

EPC設備
線位控制型LPC裝置的控制單元由單片機組成。用戶可根據物料的運行速度自由調節步進電機的轉速，從而獲得良好的控制精度；步進電機旋轉方向瞬間改變，運行平穩，無抖動現象。
LPC設備
中心線位置控制型CPC裝置的控制單元由單片機組成，其基本功能與EPC型光電控制器相同，有輕微的急動現象，控制速度比EPC型慢。CPC光電控制器可代替驅動單元，結合電磁閥驅動器驅動液壓缸，形成液壓糾偏系統。
